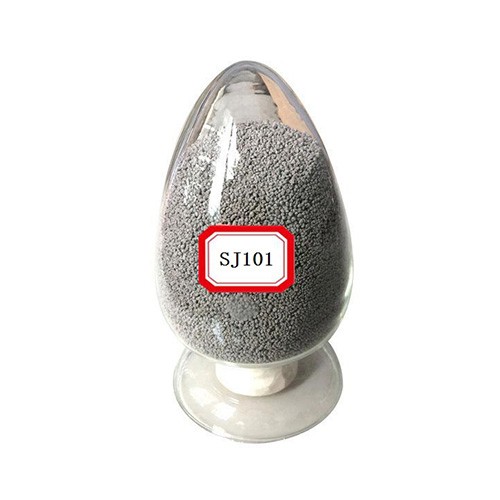

SJ-101
發布時間：2023-11-09 17:58:46點擊：
符合標準（Standards）
-
-
GB/T 5293-2018 S 49A 4 FB-SU34 GB/T 5293-2018 S 49A 2 FB-SU26 GB/T 36037-2018 S A FB 1 AWS A5.17 F7A4-EH14 AWS A5.17 F7A2-EM12K
-
說明:
- 氟堿型高堿度燒結焊劑，堿度約為1.6，焊劑為圓形顆粒粒度為10～40目，松裝比：1.2-1.25g/cm3。具有優良的焊接工藝性能，電弧燃燒穩定，坡口內脫渣性能優良，焊接成形美觀，熔敷金屬具有較高的低溫沖擊韌性。適用于直流焊接，焊絲接正極。
- 配合適當的焊絲，可焊接多種低合金結構鋼，如船體、橋梁、鍋爐壓力容器、管道等。可用于多層焊、雙面單道焊、多絲焊及窄間隙埋弧焊。
- 熔敷金屬化學成分:
-
焊劑/焊絲 屈服強度（MPa） 抗拉強度（MPa） 伸長率A(%) V型缺口沖擊韌性實驗 等級 SJ101/EH14 445 547 31 67@-40℃ AWS：F7A4-EH14 SJ101/SU34 432 536 29 55@-40℃ GB：S 49A 4 FB-SU34 - 焊劑化學成分參考值(%)：
-
型號 SiO2+TiO2 CaO+MgO Al2O3+MnO CaF2 S P SJ101 21.75 31.05 24.67 21.7 0.029 0.031 - 注意事項：
-
施焊前，焊劑必須在大約300-350℃（572-662℉）溫度下烘焙2小時
施焊前，務必清除母材表面的銹斑、水垢、底漆等雜質，以獲得優良的焊接熔敷金屬
在多層焊的情況下，坡口焊接的打底焊要求小的電流和焊速
定期添加新的焊劑以防止再利用焊劑時所產生的焊劑缺陷和不良的焊道表面成型
- 包裝形式：
-
25Kg/袋裝、25Kg/桶裝、400Kg/噸包
如需其他包裝形式，請聯系我們
